Način obrade i struganje navoja stružnice i dizajn alata

Tijekom obrade tokarskih dijelova, dijelovi se okreću kontinuirano, što je efikasnije od ostalih alatnih strojeva. Međutim, u slučaju malih dijelova i velikog broja dijelova, opetovana ugradnja i uklanjanje dijelova na stezaljci dugo će trajati i relativna učinkovitost će se smanjiti. Kako bi se skratilo pomoćno vrijeme i poboljšala efikasnost obrade, istraživanje i dizajn instaliraju alat na stezaljku i kontinuirano se okreću. Dijelovi obavljaju samo pokret za punjenje. Kada se dio zamijeni, alat se može nastaviti okretati, a zamjenski dio je jednostavan i praktičan, a vremena je malo.

Kompanija je obradila seriju dijelova sa šestougastim maticama, veličine M 20, za koje je bilo potrebno bušenje i šipkanje. Bušilica ili slavina postavljena je na stezaljku za pomicanje rezanja, a dio je postavljen na držač alata za pomicanje poda. Efekat.

Analiza strukture oraha i karakteristike obrade

Materijal oraha je čelik 45 , prazno je prazno hladno kovanje, unutrašnja rupa ima dozvolu za obradu 2 mm, a veličina vanjske šesterokutne konture je u osnovi jednolika, bez obrade. Prilikom obrade prvo je potrebno ukloniti 2 mm višak unutrašnje rupe, a zatim dodirnite navoj slavinom da biste je dovršili. Obrada vijaka matice s tokarilicom podrazumijeva zatezanje jedne matice na samocentrirajuću maticu s tri čeljusti, a zatim pomoću alata za okretanje obradite unutarnju rupu i vijak, ili ugradite svrdlo za bušenje i tapkajte po stražnjoj strani tokarilice , pomoću svrdla izbušite navojni navoj. Korištenjem gore navedene dvije metode, jedna matica na matici postavlja se, matica se okreće, a alat za okretanje ili svrdlo (slavina) ubacuju se u pomicanje. Postupak se ponavlja, što je dugotrajan i zahtjevan, a efikasnost obrade mala. Kako bi poboljšali brzinu obrade, istraživanje je odlučilo dizajnirati jednostavan alat, instalirati svrdlo za bušenje ili tapkati na tri čeljusti samocentrirajuće stezaljke i izvršiti rotacijsko gibanje, a matica za obradu ugrađena je u alat , a gibanje feeda predstavlja način obrade.

Dizajn i upotreba metoda bušenja i alata

Prema ideji o rotaciji bušilice ili slavine i pomicanju pomične matice, instalirajte bušilicu ili slavinu na tri-čeljusnu samocentrirajuću maticu, dizajnirajte jednostavan alat, instalirajte maticu koja će se obrađivati ​​u alatu, instalirajte alat na držač alata, tako da se Alat pomiče aksijalno kako bi ostvario gibanje punjenja. Način bušenja i dizajn alata prikazani su na slici 1.

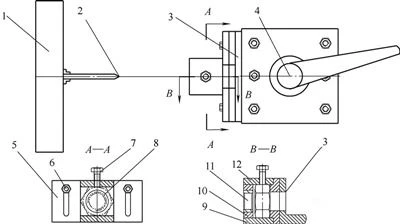

Slika 1 Skica načina bušenja i dizajn alata

1. Stezna glava

2. Bušilica

3. Ploča za savijanje nosača

4. Držač alata

5. Spojna ploča

6. Spojni vijak

7. Podesite vijak

8. Matica za obradu

9. Osnovna ploča

10. Prednja krajnja ploča

11. Bušilica

12. Gornja prekrivna ploča

Alat za ugradnju matice sastoji se od potporne ploče za savijanje 3, ploče za spajanje 5, vijka za spajanje 6, vijka za pozicioniranje 7, vijaka za bušenje { {4}}, gornja pokrovna ploča 12, prednja krajnja ploča 10 i donja ploča 9, itd. Potporna ploča za savijanje 3 instalirana je na tokarilici postolje za alate i dugačke rupe izrađuju se s obje strane spojne ploče 5, a priključni vijak 6 je povezan sa nosećom pločom za savijanje. Zbog postojanja dugih rupa, ploča za spajanje može se kretati gore-dolje na potpornoj ploči za savijanje kako bi odredila položaj obrade. Postavljeni vijak 7 ugrađuje se na gornju pokrovnu ploču 12, nakon što je matica za obradu ugrađena u alat, zategnite vijak da ga zaključa. Rukav za bušenje 11 ugrađen je u prednju ploču i koristi se za vođenje svrdla ili slavine za tačnu obradu. Rukav za bušenje je izrađen od 45 čeličnog materijala i učvršćen je kako bi se osigurala otpornost na habanje. Gornja pokrovna ploča 12, prednja krajnja ploča 10, donja ploča 9 i spojna ploča 5 integrirani su zavarivanjem. Njegova širina jednaka je maksimalnoj veličini šesterokutne matice koju treba obraditi.

Prije obrade, ugradite svrdlo na tri-čeljust samocentrirajuću maticu i zaključajte. Zatim na postolje alata postavite potpornu ploču 3 i zaključajte je. Ugradite alat na potpornu ploču, izravnajte ga i malo zategnite spojke.

Prvi komad se obrađuje, postavite maticu koja će se obrađivati ​​u alat sa strane, sve dok ne prelazi širinu alata, pritegnite pričvrsni vijak 7 da biste fiksirali maticu. Nađite ispravno. Pomaknite spojnu ploču 5 gore-dolje i pomaknite kliznu ploču u držaču alata okomito na os struga. Odredite položaj središta čahure bušenja i središta okretanja tokarilice. Nakon što ste potvrdili da se ta dva podudaraju, zategnite spojni vijak 6 i zaključajte kliznu ploču. Na početku obrade, vreteno pokreće svrdlo za okretanje i pomiče mali kliznik držača alata aksijalno prema naprijed, a svrdlo usmjerava rad bušenja kroz vodilicu rupe za bušenje. Nakon što bušač probije rupu na ploči spojke, utvrđuje se da je bušenje završeno. Pomaknite mali kliznik postolja za alat unazad, svrdlo napusti alat, otpustite postavljeni vijak 7, stavite drugu maticu sa strane, prva matica je izvučena. Ponovno zategnite postavljeni vijak 7 i zaključajte maticu. Pomaknite mali tobogan postolja s alatima i započinje druga obrada. Vijak se buši tokom rotacije i samo držač alata kreće se u aksijalnom položaju. Pošto je korekcija prvog komada završena, naknadna obrada ne zahteva postupak korekcije, što uvelike poboljšava efikasnost obrade.

Dizajn alata za točenje

Pri dodirivanju unutarnjih navoja, kako bi se spriječila greška u prijenosu između vijka i slavine alatnog stroja i prouzrokovala pojava zakopčavanja navoja, dizajniran je poseban držač alata za točenje, kao što je prikazano na slici 2.

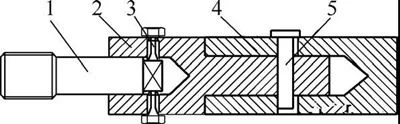

Slika 2 Skica dizajna alata za točenje

1. Dodirnite

2. Bušilica

3. Podesite vijak

4. Stezaljka

5. Cilindrični pin

Jedan kraj stezaljke 4 instaliran je na troglavu samocentrirajuću stezaljku, a drugi kraj pričvršćenom bušilicom u unutrašnjoj rupi. Duga rupa je aksijalno probijena i obrađena na stezaljki za upotrebu pomoću cilindričnog klina 5. Rukav za bušenje koristi se za držanje slavine. Dio je izrađen od 45 čelika i uklesan je. Cilindrični zavrtanj 5 ima interferenciju s bušilicom za pokretanje okretaja bušilice i surađuje sa dugim otvorom na stezaljki kako bi omogućio da bušilica ima 4 mm aksijalnog pokreta za uklanjanje grešaka u prenosu i sprečavanje izbočenja. . Vijak za podešavanje 3 služi uglavnom za zatezanje slavine.

Prilikom dodirivanja kopče za navoj prvo uklonite bušilicu, instalirajte pričvrsnu glavicu alata za točenje na trorednu stezaljku za samocentriranje i zaključajte. Položaj alata postavljenog na držaču alata ostaje nepromijenjen, a matica koju treba dotaknuti ubacuje se u alat, a postavljeni vijak 7 na slici 1 se zategne da se natakne navoj. Vreteno pokreće slavinu da se okreće, a držač alata kreće se prema naprijed. Nakon što rezni dio slavine prođe kroz maticu, vreteno okreće i uvlači alat, a držač alata kreće se unazad. Zatakne se prva matica. Zatim ubacite drugu maticu i istodobno istisnite prvu maticu, ponovite gornju operaciju i tako dalje.

Zaključak

Ista metoda obrade tokarilice, jednostavnim alatom, mijenjanjem instalacijskog alata i dijelova, ostvaruje gibanje rezanja alata i pomicanje dijelova, ubrzava brzinu rezanja, pojednostavljuje postupak rada, štedi vrijeme i rad i uvelike poboljšava efikasnost obrade.
