HEKUMA kućište za ubrizgavanje ručice za ubrizgavanje - Ultra precizno kretanje

HEKUMA, njemački proizvođač opreme za automatizaciju, traži sistem servo pogona za rotirajuće ruke koji mogu istovremeno upravljati dvije visoko-dinamičke mašine za brizganje. Odlučujući kriterij za odabir je ima li sustav maksimalnu gustoću zakretnog momenta i najviši stupanj tačnosti pozicioniranja. Naši pogonski sklopovi Galaxy ® D-serije osvojili su jednoglasnu uslugu inženjera dizajna' Galaxy ® D-Series tehnologija kretanja mjenjača dizajnirana je da nadmaši druge slične proizvode, olakšavajući udovoljavanje svim zahtjevima kupaca.

HEKUMA, Inc .: Riječ za sustave automatizacije strojeva za injekcijsko lijevanje visokih performansi

Sa sjedištem u Harbergmos-u, u blizini Minhena, u Njemačkoj, HEKUMA GmbH je vodeći svjetski proizvođač visokokvalitetnih' Osnovna delatnost kompanije&# 39 obuhvata moćne sisteme za uklanjanje, mašine za brizganje i integrisane sisteme za automatizaciju kalupa i razvoj sveobuhvatnih sveobuhvatnih rešenja za korake uklanjanja, obrade, montaže, obeležavanja, testiranja i pakiranja. OD OSNIVANJA 1974. HEKUMA JE PRODALA VIŠE OD 5000 NJIHOVE OPREME U MEDICINSKOJ, AUTOMOTIVNOJ, PAKOVANOJ MAŠINI I INDUSTRIJI POTROŠAČKIH ROBA.

GALAXIE ®: trajno ne zahtijeva održavanje i ne popravlja

Kada se ugradi u rotirajuću ruku, kompaktni Galaxie ® D bit će u apsolutno skrivenom stanju. Zbog čega je&# 39 zbog trajnog održavanja i popravaka toliko važan za HEKUMA. Naši inovativni pogonski sklopovi imaju visoko stabilni razmak pozadi i inovativni sustav povratnih informacija o motorima za više okretaja bez potrebe za odvajačem baterije, tako da zadovoljava i druge ključne zahtjeve krajnjih kupaca.

GALAXIE ®: Idealno za sisteme automatizacije velike dostupnosti

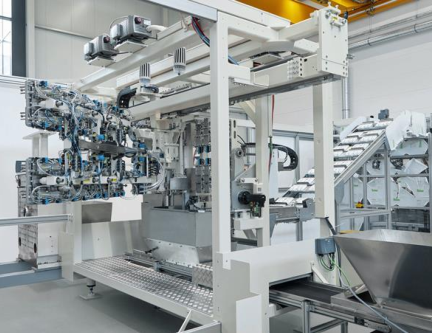

HeKUMA rotirajuće komponente djeluju kao povezujuće komponente u procesu sekundarnog ubrizgavanja termoplastične podloge i termoplastične podloge. Svaki element za umetanje i uklanjanje ima 32 šupljine kalupa. Mašina ima ciklus ciklusa od 20 sekundi i radi 340 dana u tri smjene godišnje. Drugim riječima, predajnik, opremljen Galaxy ® D-serijom, može pomicati više od 47 miliona predmeta u 12 mjeseci.

Međutim, popularnost HEKUMA nije ograničena na dinamične performanse Galaxie ® D - njegov transporter ima rotirajuću ruku od 270 kg i može se okretati za 180 stepeni u smjeru Y. Stoga, da bi se preciznost šupljine odredila ispred stroja za injekcijsko lijevanje, pogonski sklop mora biti visoko krut i najmanji mogući torzijski zadnji razmak. Pored toga, u fiksnom ograničenom instalacijskom prostoru može se odabrati samo mehanička integracija novih jedinica motora / mjenjača - u vrijeme kada se ponovo ističu prednosti Galaxy' kompaktne ® D strukture.

Galaxy ®: Načelno superiorno

Galaxy ® je novi dizajnerski stil mjenjača

Menjač ima sljedeće važne karakteristike: zamjena krutog zupčastog zupčanika s dinamičkim zubima kolona, ​​višestruko zubno simultano tangentalno i dodirno površinsko povezivanje i izuzetno precizan sinkroni rad, uz korištenje novih zasebnih ležajnih prstenova. Sve ove inovacije dovele su do novog dizajnerskog koncepta, što rezultira time da je dinamika mjenjača Galaxy ® znatno bolja od postojećih planetarnih, ljuljačkih, ekscentričnih i standardnih harmoničkih mjenjača u svim ključnim tehnološkim područjima u odnosu na tržišne standarde.

Ovaj koncept predstavlja nove mogućnosti za rast produktivnosti u inženjeringu visokih performansi. Inžinjeri i dizajneri sada mogu napraviti pravi korak naprijed u istraživanju i razvoju.

Nezavisno kretanje zuba stupaca i višestruki zub istovremeno pogonski pogon za veliku torzijsku krutost

Za rotacijsku ruku heKUMA&# 39, sposobnost davanja najvišeg nivoa konstantne tačnosti pozicioniranja će biti presudna. S velikom torzijskom krutošću i torzionim stražnjim razmacima manjim od 1 arcmin, Galaxy ® D serija su savršeno prilagođeni ovom zahtjevu za performansama. Neovisno kretanje zuba u obliku stupca-zuba znači da se gotovo svi pojedini zubi sada mogu sinkronizirati tijekom prijenosa zakretnog momenta, što pomaže povećati krutost. Pored toga, bokovi različitih zuba stupaca i zupčastog zupčanika dizajnirani su u obliku para vijaka. To omogućava prijenos snage kroz više zuba kontaktnog cilindra na licu - u tom se trenutku omjer dodirne površine značajno poboljšava.

Konstanta zakretanja stražnjeg zazora - to jest, verzija s nultim stražnjim razmakom

Drugi zahtjev za točnost pozicioniranja HEKUMA GG-a odnosi se na torzijske stražnje praznine. Teoretski, možemo postići i nula sigurnosnih praznina za Galaxy ® D seriju. No stručnjaci za dizajn automatizacije na kraju su odlučili smanjiti zavoj na stražnjoj strani na manje od 1 arcmin. U kombinaciji s pravom torzijskom krutošću, dizajn osigurava da proizvod u potpunosti ispunjava kupčeve zahtjeve za točnost&# 39 i apsorbira sve sile zaključavanja nastale tijekom pozicioniranja.

Dizajniran za aplikacije bez održavanja

Naše serije Galaxy ® D dizajnirane su tako da slijede principe kinematike i mogu se koristiti u rotirajućim krakovima mašina za brizganje za duže vremensko razdoblje bez popravka i održavanja. Dizajn profila zasnovan je na principu više vijka kako bi se osigurao visoko precizan sinkroni rad. Osim toga, stalna raspodjela tlaka i podmazivanje tekućinom tokom utovara sprečavaju trošenje i zagađenje maziva u prijenosniku. Izbor i dodavanje maziva ovisi o mjestu gdje je Galaxy ® D serija instalirana.

Najviši nivo tačnosti upravljanja i pozicioniranja

Kako bi se osigurala da se mehanička točnost prevede na najvišu razinu točnosti upravljanja i pozicioniranja, Galaxy ® D serija proizvoda prvi je put usvojila SEM90 povratni sustav rotacijskog motora koji je uveo SICK STEGMANN kako bi zadovoljio potrebe aplikacije HEKUMA. Ovaj potpuno induktivni višeokretni sistem podržava kontrolu položaja poslužitelja visoke rezolucije. Mehanički davač s više petlji može imati rezoluciju do 4096 krugova. Senzori mogu raditi bez potrebe za rezervnom baterijom, štedeći na trošku zamjene nove baterije i vremenskoj cijeni zamjene na kraju trajanja rezervne baterije. SEM90 se može povezati na SEW Eurodrive MOVIDRIVE pogon putem protokola HIPERFACE.

Galaxy ®: Odličan u svim tehnološkim područjima

Sustav kombinira prednosti visoke preciznosti, kompaktnog dizajna, visoke dinamike i bez održavanja, tako da ga favorizira HEKUMA.

Mjenjač se trenutno primjenjuje na druge procesne osovine kako bi ispunio specifične zahtjeve u pogledu prostora za ugradnju, gustoće snage i tačnosti.
