Dijelovi CNC-a su prilagođeni za 304.
Specifikacije: prilagođene prema zahtjevima crteža i uzoraka
Predstavljanje: profesionalna tvornica za obradu opreme
Opis
Tehnički parametri

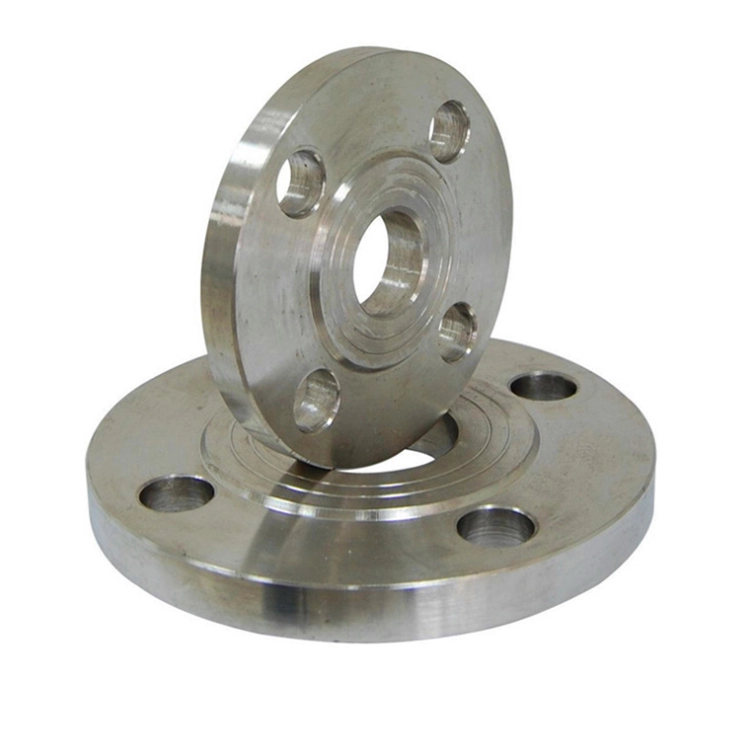

Naš karbonski čelik iskovani tanjir se primjenio na vezu sa nerukim metalom 304/304L.
Tabela ima kružni disk koji se zavarava na kraju cevi i dozvoljava da bude zakačen na drugu cev. Obično se koriste u naftovodima i vodovod za vodu, dva bočni tanjiri će biti zajedno sa gaskom između njih. Bočni tanjur će imati rupe na svim perimetru i bit će iskorišteno za stvaranje razmaka, cipa i jointa.
Kada se gradi cjevovod, dužine cijevi se ne poznaju uvijek. Proizvodnjom cevi odvojeno od krila, zavarnici mogu da preseku cev do dužine i zavara bočni tanjir da bi se priključili cevi u bilo kojoj potrebi. Pločice se također mogu zavarati na lulu na blagu pristranost, omogućujući da se priključim dvije cevi koje se ne mogu precizno poredati.
1) ANSI B 16.5, ASME B 16.47 FLANGE
Raspon veličine: 1/2 "do 80" DN15 na DN2000
Dizajn: varljivi vrat, skliznuti, slijepi, Utični, utabeni, u krilu.
Tlak: 150 #, 300 #, 600 #, 900 #, 1500 #, 2500 #
Debljina zida za vrat: STD, SCH40, SCH80, SCH160. SCHŠI
Materijal: ugljični čelik A105, čelični čelik 304/304L, 316/316L
"Crna farba, žuta providna boja, hladan i vruć umak"
Paket: morski Šivon, drveni paleti.
2) EN1092-1 FLANGE
Raspon veličine: DN15 na DN2000
Dizajn: type01 ploča, type02 labava, type05 slijepi Flange, type11 zavarivanje
type12 sklizne na bandaža, Ukucajte 13.
Pritisak: PN6, PN10, PN16, PN25, PN40, PN64, PN100
Materijali: ugljikov čelik C 22.8, S235, S235JR, P235GH, nestajski čelik: 304/304L, 316/316L
"Crna farba, žuta providna boja, hladan i vruć umak"
Paket: more dostojno, drveni paleti.
3) DIN FLANGE
Raspon veličine: DN15 na DN2000
Dizajn: klizanje na bandaža DIN2573, 2576, 2502, 2503, 2543, 2545
varljivi vrat falnge DIN2631, 2632, 2633, 2634, 2635
slijepi bandaža din 2527 PN6, PN10, PN16, PN25, PN40
threaded falnge DIN2565, 2566, 2567, 2567
labava bandaža din 2641, 2642, 2656, 2673
Materijal: ugljikov čelik ST 37.2, čelični čelik 1,4301, 1,4404
4) DUG FLANGE
Raspon veličine: DN15 za DN 2000
Dizajn: tablice falnge 12820-80, varljivi vrat na boku 12821-80
Pritisak: PN6, PN10, PN16, PN25, PN40
Materijal: CT čelika-20, čelični čelik 304/304L, 316/316L
Uz "hrđe-otporno ulje, hladno i vruće galvanize"
Paket: more dostojno, drveni paleti.
5) JIS B2220 FALNGE
Veličina ragne: 15A do 2000A
Dizajn: SOP, VEZNI, SOH,
Čistossigurno: 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K
Materijal: ugljikov čelik SS400, čelični čelik SUS304, SUS316
Uz "hrđe-otporno ulje, hladno i vruće galvanize"
Pakovanje: more vredan Šivon, drvena palda
| Sto ANSI, ASME, ASA, B 16.5 150lb/SQ. Zvoncica Flange RF | |||||||||
| ø | D | B | g | M | J | K | Rupa | L | Kg. |
| 1/2 " | 88, 9 | 11, 1 | 34, 9 | 30, 2 | 22, 3 | 60, 3 | 4 | 15, 9 | 0400 |
| 3/4 " | 98, 4 | 12, 7 | 42, 9 | 38, 1 | 27, 7 | 69, 8 | 4 | 15, 9 | 0700 |
| 1 | 107, 9 | 14, 3 | 50, 8 | 49, 2 | 34, 5 | 79, 4 | 4 | 15, 9 | 0800 |
| 1 1/4 " | 117, 5 | 15, 9 | 63, 5 | 58, 8 | 43, 2 | 88, 9 | 4 | 15, 9 | 1.100 |
| 1 1/2 " | 127, 0 | 17, 5 | 73, 0 | 65, 1 | 49, 5 | 98, 4 | 4 | 15, 9 | 1.400 |
| 2 | 152, 4 | 19, 0 | 92, 1 | 77, 8 | 62, 0 | 120, 6 | 4 | 19, 0 | 2.200 |
| 2 1/2 " | 177, 8 | 22, 2 | 104, 8 | 90, 5 | 74, 7 | 139, 7. | 4 | 19, 0 | 3.600 |
| 3 | 190, 5 | 23, 8 | 127, 0 | 107, 9 | 90, 7 | 152, 4 | 4 | 19, 0 | 4.100 |
| 3 1/2 " | 215, 9 | 23, 8 | 139, 7. | 122, 2 | 103, 4 | 177, 8 | 8 | 19, 0 | 5.200 |
| 4 | 228, 6 | 23, 8 | 157, 2 | 134, 9 | 116, 1 | 190, 5 | 8 | 19, 0 | 5.600 |
| 5 | 254, 0 | 23, 8 | 185, 7 | 163, 6 | 143, 8 | 215, 9 | 8 | 22, 2 | 6.300 |
| 6 | 279, 4 | 25, 4 | 215, 9 | 192, 1 | 170, 7 | 241, 3 | 8 | 22, 2 | 7.500 |
| 8 | 342, 9 | 28, 6 | 269, 9 | 246, 1 | 221, 5 | 298, 4 | 8 | 22, 2 | 12.600 |
| 10 | 406, 4 | 30, 2 | 323, 8 | 304, 8 | 276, 3 | 361, 9 | 12 | 25, 4 | 18.500 |
| 12 | 482, 6 | 31, 7 | 381, 0 | 365, 1 | 327, 1 | 431, 8 | 12 | 25, 5 | 28.000 |
| 14 | 533, 4 | 34, 9 | 412, 7 | 400, 0 | 359, 1 | 476, 2 | 12 | 28, 6 | 36.000 |
| 16 | 596, 9 | 36, 5 | 469, 9 | 457, 2 | 410-ka, 5 | 539, 7 | 16 | 28, 6 | 46.000 |
| 18 | 635, 0 | 39, 7 | 533, 4 | 504, 8 | 461, 8 | 577, 8 | 16 | 31, 7 | 50.000 |
| 20 | 698, 5 | 42, 9 | 584, 2 | 558, 8 | 513, 1 | 635, 0 | 20 | 31, 7 | 64.000 |
| 22 | 749, 3 | 46, 0 | 641, 2 | 609, 6 | 564, 4 | 692, 1 | 20 | 34, 9 | 72.000 |
| 24 | 812, 8 | 47, 6 | 692, 1 | 663, 6 | 615, 9 | 749, 3 | 20 | 34, 9 | 89.000 |
Napomena: 1. klasa 150 okrajke izuzev kruga u krilu bit će namještena sa 0,06 (1,6 mm) podignutim licem, koje je uključeno u ' debljinu ' (C) i ' dužinu kroz čvorište ' (Y1), (Y3). 2. za slip, nabuđene, utičnice i joint u krilu, vucu može biti oblikovana ili vertikalno od baze do vrha ili se nalazi u granicama od 7 stepeni. 3. slepog boka se mogu napraviti sa istim čvorom kao što se koristi za klizanje ili bez Huba. 4. površina i pozadina (noseći površinu za odležanje) su paralelne u roku od 1 stepen. Da bi se postigao paralezam, tačke suočavanja se izvršava prema MSS SP-9, bez smanjenja obima debljine (C). 5. dubina utičnice (D) je prekrivena ANSI B 16,5 samo u veličini kroz 3 inča, preko 3 inča je na mogućnosti proizvođača. |
| Sto ANSI, ASME, ASA, B 16.5 300lb/SQ. Ploča sa boka RF | |||||||||
| ø | D | B | g | M | J | K | Rupa | L | Kg. |
| 1/2 " | 95, 6 | 14, 3 | 34, 9 | 38, 1 | 22, 3 | 66, 7 | 4 | 15, 9 | 0700 |
| 3/4 " | 117, 5 | 15, 9 | 42, 9 | 47, 6 | 27, 7 | 82, 5 | 4 | 19, 0 | 1.100 |
| 1 | 123, 8 | 17, 5 | 50, 8 | 54, 0 | 34, 5 | 88, 9 | 4 | 19, 0 | 1.400 |
| 1 1/4 " | 133, 3 | 19, 0 | 63, 5 | 63, 5 | 43, 2 | 98, 4 | 4 | 19, 0 | 1.800 |
| 1 1/2 " | 155, 6 | 20, 6 | 73, 0 | 69, 8 | 49, 5 | 114, 3 | 4 | 22, 2 | 2.600 |
| 2 | 165, 1 | 22, 2 | 92, 1 | 84, 1 | 62, 0 | 127, 0 | 8 | 19, 0 | 3.400 |
| 2 1/2 " | 190, 5 | 25, 4 | 104, 8 | 100, 0 | 74, 7 | 149, 2 | 8 | 22, 2 | 4.400 |
| 3 | 209, pet. | 28, 6 | 127, 0 | 117, 5 | 90, 7 | 168, 3 | 8 | 22, 2 | 6.100 |
| 3 1/2 " | 228, 6 | 30, 2 | 139, 7. | 133, 3 | 103, 4 | 184, 1 | 8 | 22, 2 | 7.500 |
| 4 | 254, 0 | 31, 7 | 157, 2 | 146, 0 | 116, 1 | 200, 0 | 8 | 22, 2 | 10.100 |
| 5 | 279, 4 | 34, 9 | 185, 7 | 177, 8 | 143, 8 | 234, 9 | 8 | 22, 2 | 12.500 |
| 6 | 317, 5 | 36, 5 | 215, 9 | 206, 4 | 170, 7 | 269, 9 | 12 | 22, 2 | 14.100 |
| 8 | 381, 0 | 41, 3 | 269, 9 | 260, 3 | 221, 5 | 330, 2 | 12 | 25, 4 | 24.800 |
| 10 | 444, 5 | 47, 6 | 323, 8 | 320, 7 | 276, 3 | 387, 3 | 16 | 28, 6 | 37.100 |
| 12 | 520, 7 | 50, 8 | 381, 0 | 374, 6 | 327, 1 | 450, 8 | 16 | 31, 7 | 50.000 |
| 14 | 584, 2 | 54, 0 | 412, 7 | 425, 4 | 359, 1 | 514, 3 | 20 | 31, 7 | 70.000 |
| 16 | 647, 7 | 57, 1 | 469, 9 | 482, 6 | 410-ka, 5 | 571, 5 | 20 | 34, 9 | 90.000 |
| 18 | 711, 2 | 60, 3 | 533, 4 | 533, 4 | 461, 8 | 628, 6 | 24 | 34, 9 | 112.000 |
| 20 | 774, 7 | 63, 5 | 584, 2 | 584, 2 | 513, 1 | 685, 8 | 24 | 34, 9 | 133.000 |
| 22 | 838, 2 | 66, 7 | 641, 2 | 641, 2 | 564, 4 | 742, 9 | 24 | 41, 3 | 197.000 |
| 24 | 914, 4 | 69, 8 | 692, 1 | 701, 7 | 615, 9 | 812, 8 | 24 | 41, 3 | 208.000 |
Napomena: 1. klasa 300 okrajke izuzev kruga u krilu bit će namještena sa 0,06 (1,6 mm) podignutim licem, koje je uključeno u ' debljinu ' (C) i ' dužinu kroz čvorište ' (Y1), (Y3). 2. za slip, nabuđene, utičnice i joint u krilu, vucu može biti oblikovana ili vertikalno od baze do vrha ili se nalazi u granicama od 7 stepeni. 3. slepog boka se mogu napraviti sa istim čvorom kao što se koristi za klizanje ili bez Huba. 4. površina i pozadina (noseći površinu za odležanje) su paralelne u roku od 1 stepen. Da bi se postigao paralezam, tačke suočavanja se izvršava prema MSS SP-9, bez smanjenja obima debljine (C). 5. dubina utičnice (D) je prekrivena ANSI B 16,5 samo u veličini kroz 3 inča, preko 3 inča je na mogućnosti proizvođača. |
| Sto ANSI, ASME, ASA, B 16.5 600lb/SQ. u. Ploča sa boka RF | |||||||||
| ø | D | B | g | M | J | K | Rupa | L | Kg. |
| 1/2 " | 95, 2 | 14, 3 | 34, 9 | 38, 1 | 22, 3 | 66, 7 | 4 | 15, 9 | 0800 |
| 3/4 " | 117, 5 | 15, 9 | 42, 9 | 47, 6 | 27, 7 | 82, 5 | 4 | 19, 0 | 1.400 |
| 1 | 123, 8 | 17, 5 | 50, 8 | 54, 0 | 34, 5 | 88, 9 | 4 | 19, 0 | 1.600 |
| 1 1/4 " | 133, 3 | 20, 6 | 63, 5 | 63, 5 | 43, 2 | 98, 4 | 4 | 19, 0 | 2.100 |
| 1 1/2 " | 155, 6 | 22, 2 | 73, 0 | 69, 8 | 49, 5 | 114, 3 | 4 | 22, 2 | 3.100 |
| 2 | 165, 1 | 25, 4 | 92, 1 | 84, 1 | 62, 0 | 127, 0 | 8 | 19, 0 | 3.700 |
| 2 1/2 " | 190, 5 | 28, 6 | 104, 8 | 100, 0 | 74, 7 | 149, 2 | 8 | 22, 2 | 5.400 |
| 3 | 209, pet. | 31, 7 | 127, 0 | 117, 5 | 90, 7 | 168, 3 | 8 | 22, 2 | 7.300 |
| 3 1/2 " | 228, 6 | 34, 9 | 139, 7. | 133, 3 | 103, 4 | 184, 1 | 8 | 25, 4 | 8.900 |
| 4 | 273, 0 | 38, 1 | 157, 2 | 152, 4 | 116, 1 | 215, 9 | 8 | 25, 4 | 11.800 |
| 5 | 330, 2 | 44, 4 | 185, 7 | 188, 9 | 143, 8 | 266, 7 | 8 | 28, 6 | 24.500 |
| 6 | 355, 6 | 47, 6 | 215, 9 | 222, 2 | 170, 7 | 292, 1 | 12 | 28, 6 | 29.500 |
| 8 | 419, 1 | 55, 6 | 269, 9 | 273, 0 | 221, 5 | 349, 2 | 12 | 31, 7 | 43.000 |
| 10 | 508, 0 | 63, 5 | 323, 8 | 342, 8 | 276, 3 | 431, 8 | 16 | 34, 9 | 70.000 |
| 12 | 558, 8 | 66, 7 | 381, 0 | 400, 0 | 327, 1 | 488, 9 | 20 | 34, 9 | 86.000 |
| 14 | 603, 2 | 69, 8 | 412, 7 | 431, 8 | 359, 1 | 527, 0 | 20 | 38, 1 | 100.000 |
| 16 | 685, 8 | 76, 2 | 469, 9 | 495, 3 | 410-ka, 5 | 603, 2 | 20 | 41, 3 | 142.000 |
| 18 | 742, 9 | 82, 5 | 533, 4 | 546, 1 | 461, 8 | 654, 0 | 20 | 44, 4 | 175.000 |
| 20 | 812, 8 | 88, 9 | 584, 2 | 609, 6 | 513, 1 | 723, 9 | 24 | 44, 4 | 232.000 |
| 22 | 869, 9 | 95, 2 | 641, 2 | 666, 7 | 564, 4 | 777, 9 | 24 | 47, 6 | 292.000 |
| 24 | 939, 8 | 101, 6 | 692, 1 | 717, 5 | 615, 9 | 838, 2 | 24 | 50, 8 | 330.000 |
Napomena: 1. klasa 600 okrajke, osim što će joint u krilu biti opremljen sa 0,25 (6.35 mm) podignutim licem, koje nije uključeno u ' debljinu ' (C) i dužinu kroz čvorište ' (Y1), (Y3). 2. za slip, nabuđene, utičnice i joint u krilu, vucu može biti oblikovana ili vertikalno od baze do vrha ili se nalazi u granicama od 7 stepeni. 3. slepog boka se mogu napraviti sa istim čvorom kao što se koristi za klizanje ili bez Huba. 4. površina i pozadina (noseći površinu za odležanje) su paralelne u roku od 1 stepen. Da bi se postigao paralezam, tačke suočavanja se izvršava prema MSS SP-9, bez smanjenja obima debljine (C). dimenzije veličine 1/2 do 3 1/2 su iste kao i za klasu 400 Flanges. 6. dubina utičnice (D) je prekrivena ANSI B 16,5 samo u veličini kroz 3 inča, preko 3 inča je na mogućnosti proizvođača. |
Prikaz sa Flange
Bogeova inspekcija za pregled tablica
Tablice se Pakisu i isporuce
Našem skladištu
Neki obični materijali koje uvijek držimo u zalihama.
Čisto i veliko skladište, kako bi sve mušterije bile uredno.
Fabrikacija za muske u kući
Obećavamo da ćemo dizajnirati i proizvoditi sve vaše muske u kući, kako bi osigurali kvalitet i sigurnost.
Stamping radionica
Imamo skoro 70 postavlja mašine od male do velike. Najveći do 500Tona.
Popratni i opremeni kvaliteti proizvode kvalitet proizvoda. Srećom, možemo sve ovo da obezbedimo sa visokom kvalitetom.
Radionica za Mašining CNC
Imamo 3/4/5 Axis preciznih centara za CNC.
Imamo naprednu mašinu za okretanje da bi delovi bili na kraju (kada bi stavili materijal u mašine, napokon savršeni proizvodi izlaze).
Radionica za sekundarnu operaciju
Mi stvaramo posebnu opremu za deburring i da se dijelovi automatski poravna.
Imamo ultrasonični pribor za čišćenje u kući, tako da se svi dijelovi mogu očistiti prije ambalaže.
Imamo lasersku opremu za štampanje na tvom korisskom LOGO.
Naša Inspekciona radionica
Imamo niske i visoke mašine za testiranje, sprej za testiranje soli, 3D projektor i razne inspekcione alatke.
Shenzhen pride industrijski Co., Ltd.
Tel:+ 8618666663894
Šta je?+ 8615629044483
Faks:+ 86-917-3387002
Rulja:+ 86-755-23699351
Imejl:crush@pride-cnc.com
Dodaj:Blok D, Dianlian naučni park, Matan St., Guangming okrug, Shenzhen 518106, Kina
Popularni tagovi: dijelovi CNC-a su prilagođeni maskom 304 neramnom tanjiru, Kini, proizvođačima, dobavljačima, fabrici, veleprodajnih, prilagođene u Kini.
